Popis

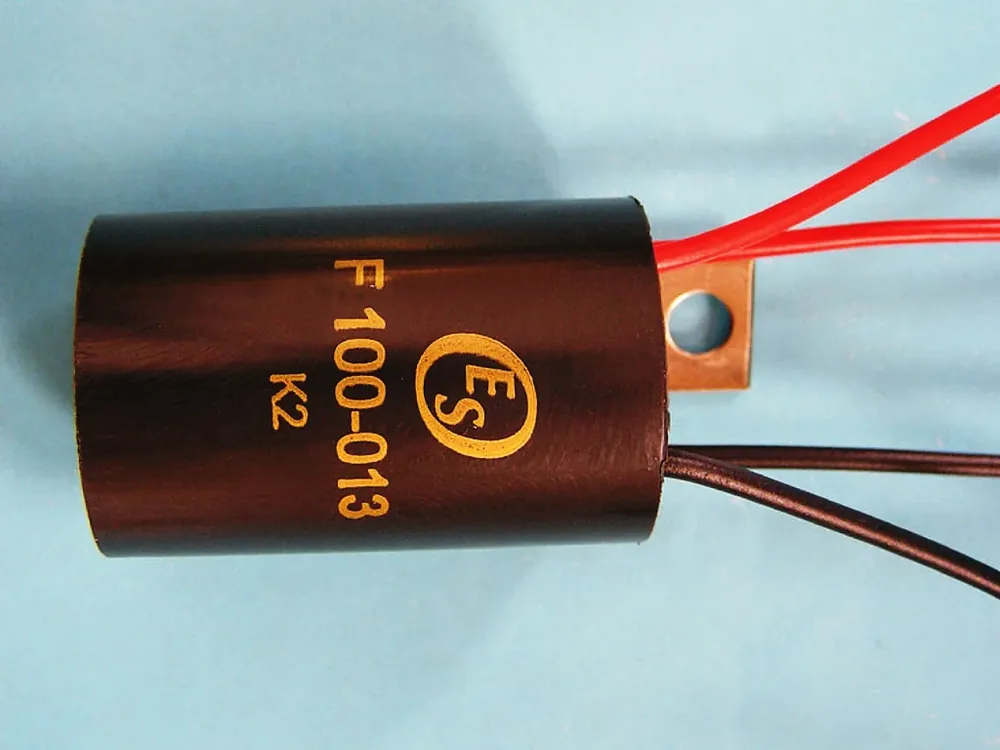

ES Ostrava F 100-013

Odrušovací filtr určený pro síťové aplikace s napětím 250V. Tento filtr je navržen k filtraci nežádoucího rušení ze sítě, čímž zaručuje spolehlivou funkčnost připojených zařízení. S plastovým pouzdrem a vodiči pro snadnou instalaci.

Filtr tvoří kompenzovaná tlumivka L1, 2×0,5 mH odrušovací kondenzátor třídy X2, typ C 303 0,22 µF a dvojice kondenzátorů Y2, typy C 333 2×2,5 nF. Filtr je zapouzdřen v plastovém samozhášivém pouzdru.

Standardně jsou vývody provedeny lankem o průřezu 0,75 mm s černou izolací, na přání zákazníka mohou být barevně odlišeny galvanicky propojené (průchozí) dvojice vývodů, 1 – 3 a 2 – 4 (rudá, černá), jiná délka a provedení vývodů po dohodě. Vývod 5 bezpečnostních kondenzátorů je spojen s montážní příchytkou.

Specifikace:

• Jmenovité pracovní napětí: 250 V, 50 Hz
• Jmenovitý průchozí proud: 2,5 A (ef)
• Indukčnost L1: 2x 0,5 mH
• Kapacita Cx: 220 nF
• Kapacita Cy: 2x 2,5 nF
• Průměr: 30 mm
• Délka: 45 mm
• Pouzdro: Plastové s vodiči 150 mm

Použití:

Filtr slouží k odrušení přístrojů a zařízení, jako frekvenčních měničů, spínaných zdrojů, polovodičových regulačních zařízení apod. v oblasti středních a vysokých frekvencí. Filtr je určen pro montáž do přístroje nebo do rozvaděče.
