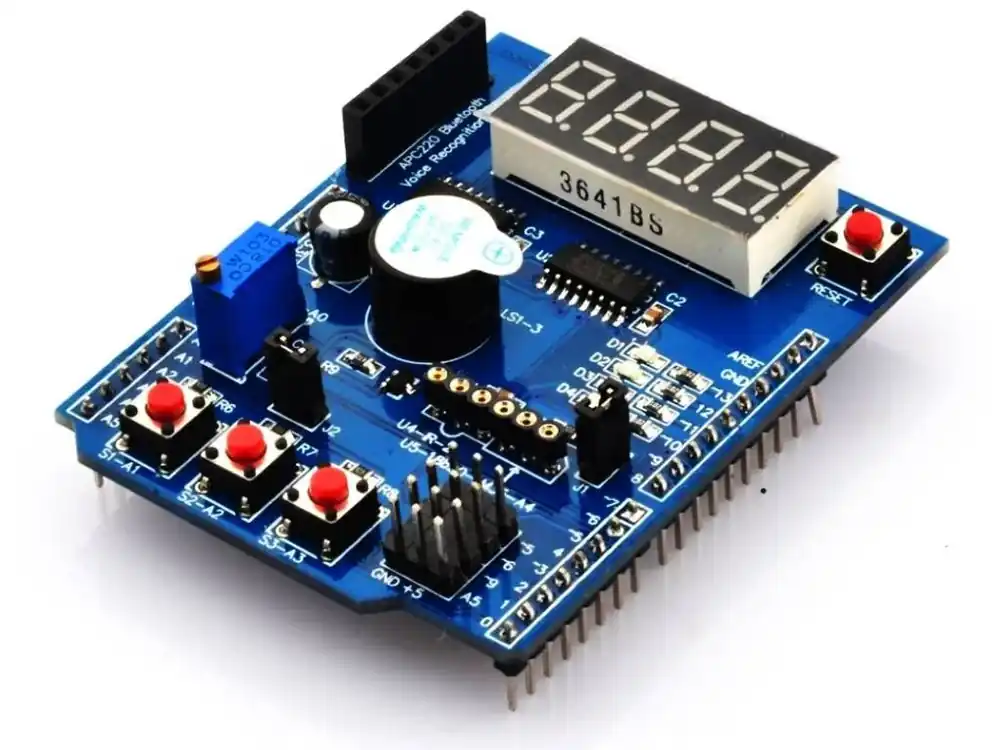

Multifunkční rozšiřující deska pro Arduino

Rozšiřující deska slouží jako výukový modul, který obsahuje několik periferií a možnost připojení dalších. Připojuje se přímo na desku Arduino UNO a napájí se 5V z Arduina, montáž probíhá zatlačením.

Tento jednoduchý výukový modul je ideální pro prostudování a prohloubení znalostí v oblasti programování Arduina UNO nebo STM32 Nucleo. Je vhodný pro školy nebo samouky, kteří se chtějí naučit programovat.

Podrobný popis modulu od RNDr. Miroslav Panoš, Ph.D.

Periferie

• 4-místný 7-segmentový displej ovládaný obvodem 74HC595
  • Pin 4 – povolení zápisu
  • Pin 7 – hodiny
  • Pin 8 – vstup dat (1B pro výběr segmentů + 1B pro výběr zobrazovače)
• 4x LED
  • Pin 13 (PWM) – LED D1
  • Pin 12 – LED D2
  • Pin 11 (PWM) – LED D3
  • Pin 10 (PWM) – LED D4
• Bzučák piezo
  • Pin 3 (PWM)
• Trimr 10k
  • Pin A0 (ADC)
• Tlačítka
  • Pin A1 (ADC) – Tlačítko S1
  • Pin A2 (ADC) – Tlačítko S2
  • Pin A3 (ADC) – Tlačítko S3

Konektory

• Konektor pro Bluetooth modul APC220
  • Pin 7NC
  • Pin 6NC
  • Pin 5pin 0
  • Pin 4pin 1
  • Pin 3NC
  • Pin 2+5 V
  • Pin 1GND
• Konektor pro čidla Dallas 18B20 a LM35
  • Pin 1pin 2
  • Pin 2GND
  • Pin 3+5 V
  • Pin 4GND
  • Pin 5pin A4
  • Pin 6+5 V

Použití

• Výuka
• Arduino UNO
• STM32 Nucleo

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
