Oblíbený produkt | Modul pasivní korekce zvuku XH-M802

Popis

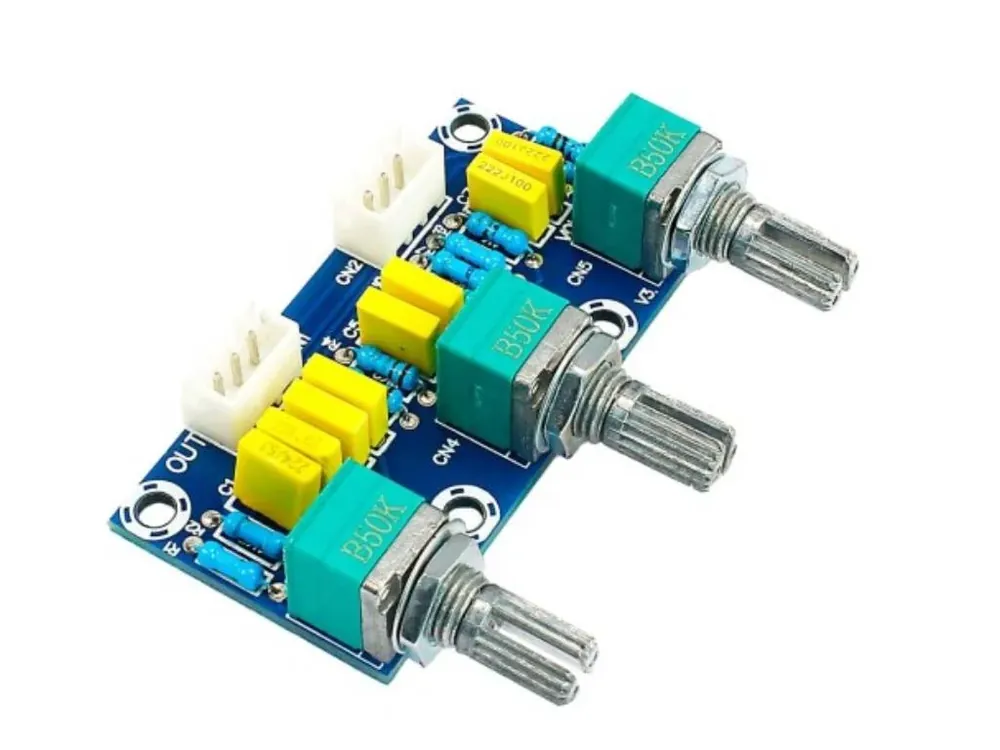

Modul pasivní korekce zvuku

Kompaktní modul dvoupásmových pasivních korekcí a regulace hlasitosti pro NF (nízkofrekvenční) audio aplikace. Modul XH-M802 je navržen pro začlenění do signálové cesty před koncový zesilovač. Díky čistě pasivní topologii nevyžaduje napájení a nepřidává do signálové cesty žádný vlastní elektronický šum (zachovává absolutní odstup signál/šum původního zdroje).

Modul je postaven na klasické topologii pasivních RC filtrů (kombinace rezistorů a kondenzátorů). Neobsahuje žádné aktivní polovodičové prvky (operační zesilovače ani tranzistory). Regulace frekvenční charakteristiky probíhá výhradně fázovým posuvem a frekvenčně závislým útlumem (zeslabováním) specifických pásem (horní a dolní propust). Otočením potenciometru basů nebo výšek nahoru signál fyzicky nezesilujete, ale naopak snižujete útlum v daném frekvenčním pásmu vůči referenční střední frekvenci.

Specifikace:

• Typ modulu: Pasivní korekce zvuku
• Napájení: bez napájení
• Kanály: Dvoukanálový (stereo)
• Rozměry: 56 × 28 × 16 mm
• Konektory: 2x XH konektor

Výhody

• Absence aktivního šumu: Vzhledem k nulovému napájení nehrozí vznik zemních smyček (ground loops) ani pronikání rušení z napájecí sítě či spínaných zdrojů.
• Stereofonní provedení: Modul využívá tandemové (duální) potenciometry pro souběžné řízení levého a pravého kanálu.
• Snadná implementace: Vstup i výstup jsou vyvedeny na standardní 3pinové konektory XH, což usnadňuje modulární propojování.

Návod

• Připojte výstup
• Připojte vstup
• Použijte potenciometry k regulaci výstupního signálu

Poznámka: Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
