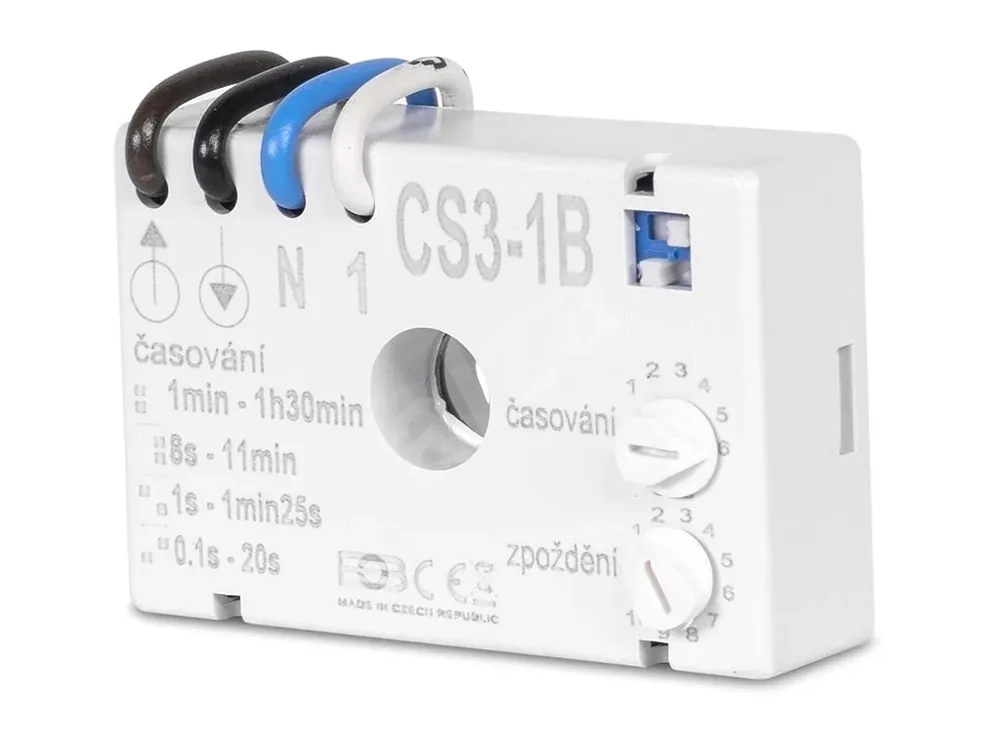

Jen dnes – Doběhové relé CS3-1B

Popis

Vlastnosti CS3-1B:
slouží ke zpožděnému zapnutí a vypnutí ventilátoru v závislosti na osvětlení. Ke spuštění ventilátoru dojde 1s až 5min po zapnutí osvětlení. Nastavení se provádí trimrem P1(zpoždění), pomocí malého šroubováku. K odpojení ventilátoru dojde v době 1s až 1,5h po vypnutí osvětlení.
ts = doba zapnutí osvětlení
tc = nastavená doba časování na CS3-1B
tx = nastavená doba zpoždění na CS3-1B
tcs= ts+tc-tx
tcs= doba běhu ventilátoru
EAN 8594012220027

PARAMETRY PRODUKTU

• Typ elektrické přípojky: Ostatní
• Funkce zpožděné zapnutí: Ano
• Funkce zpoždění při vypnutí napájení: Ano
• Funkce zapnutí vzestupnou hranou: Ne
• Funkce vypínání sestupnou hranou: Ne
• Funkce hvězda/trojúhelník: Ne
• Funkce tvarování impulzu: Ne
• Funkce blikání začínající pauzou, pevně nastavený: Ne
• Funkce blikání začínající impulzem, pevně nastaven: Ne
• Funkce blikání začínající pauzou, variabilní: Ne
• Funkce blikání začínající impulzem, variabilní: Ne
• Se zásuvným podstavcem: Ne
• Možnost dálkového ovládání: Ne
• Vhodné pouze pro dálkové ovládání: Ne
• K nasazení na stykač: Ne
• Dimenzované ovládací napájecí napětí Us AC 50Hz: 230 V
• Dimenzované ovládací napájecí napětí Us AC 60Hz: 0 V
• Dimenzované ovládací napájecí napětí Us DC: 0 V
• Typ napětí pro ovládání a napájení: AC
• Časový rozsah: 1 – 5 400 s
• Počet kontaktů bez zpoždění NC rozpínací: 0
• Počet kontaktů bez zpoždění NO spínací: 1
• Počet kontaktů bez zpoždění CO přepínací: 0
• Počet kontaktů se zpožděním NC rozpínací: 0
• Počet kontaktů se zpožděním NO spínací: 0
• Počet kontaktů se zpožděním CO přepínací: 0
• Výstupy, přepínatelné se zpožděním/bez zpoždění: Ne
• S polovodičovým výstupem: Ano
• Šířka: 46 mm
• Výška: 31 mm
• Hloubka/výška: 12 mm
• Jmenovitý proud: 0,65 A

ROZMĚRY ZÁKLADNÍ MĚRNÉ JEDNOTKY

• Šířka: 93 MM
• Délka: 145 MM
• Výška: 28 MM
• Hmotnost: 28 G
