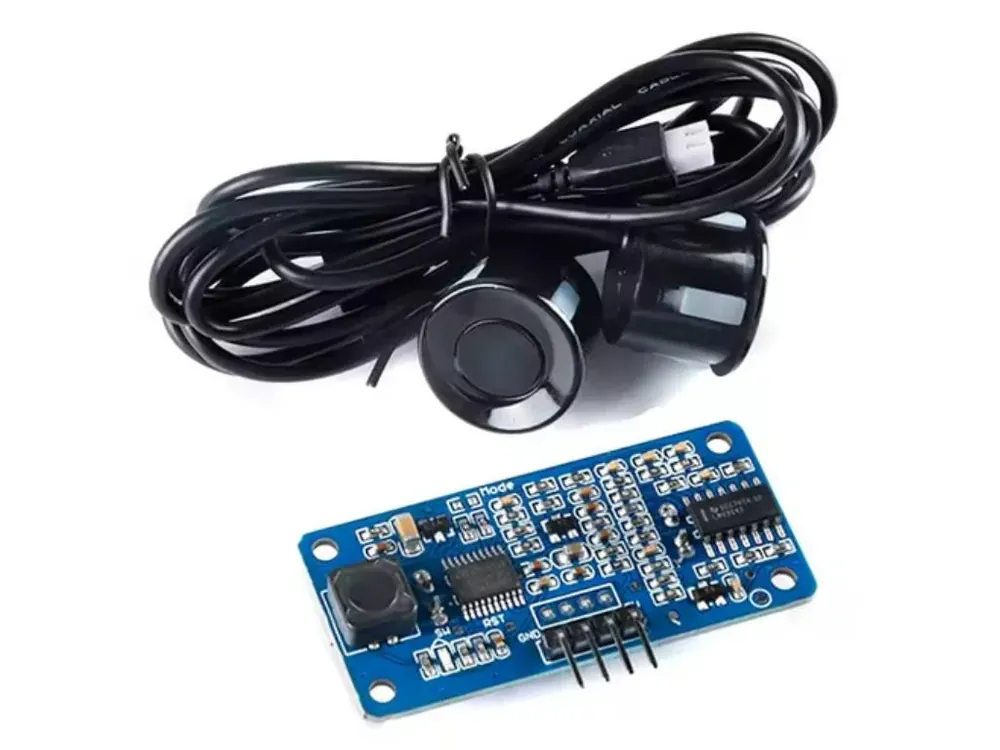

Ultrazvukový senzor vzdálenosti JSN-SR20-Y1 (Vodotěsné duální sondy)

Vysoce přesný modul pro bezkontaktní měření vzdálenosti pomocí ultrazvuku, navržený pro náročnější a venkovní aplikace. Na rozdíl od standardních vodotěsných senzorů s jednou kombinovanou sondou (např. JSN-SR04T) využívá model JSN-SR20-Y1 oddělený vysílač (TX) a přijímač (RX). Díky této topologii je téměř eliminována akustická „mrtvá zóna“ a senzor dokáže spolehlivě měřit objekty již od vzdálenosti 2 cm.

Modul pracuje na principu měření doby letu akustického signálu (ToF). Po přivedení spouštěcího impulsu (Trigger) vygeneruje vysílací piezokeramický měnič sérii ultrazvukových pulzů o frekvenci 40 kHz. Tyto pulzy se šíří prostorem, odrazí se od překážky a vrací se zpět do přijímací sondy. Řídicí elektronika na desce následně vypočítá časový rozdíl mezi odesláním a přijetím signálu a vygeneruje na pinu Echo adekvátně dlouhý TTL impuls. Vzdálenost se následně v mikrokontroléru vypočítá podle rychlosti šíření zvuku ve vzduchu (cca 340 m/s).

Specifikace:

• Model: JSN-SR20-Y1
• Pracovní napětí: 3 V až 5,5 V DC
• Klidový odběr proudu: < 2 mA
• Pracovní proud: cca 10 mA
• Akustická frekvence: 40 kHz
• Měřicí rozsah: cca 2 cm až 450 cm (závisí na odrazivosti povrchu)
• Mrtvá zóna (Blind zone): < 2 cm

Vlastnosti

• Duální vodotěsné sondy: Oddělení vysílacího a přijímacího akustického měniče řeší problém s dozvukem membrány. Mrtvá zóna (Blind zone) klesá z obvyklých 20 cm na pouhé 2 cm.
• Krytí IP67 u sond: Samotné ultrazvukové měniče jsou hermeticky uzavřené a odolné vůči vodě, vlhkosti a prachu. Jsou ideální pro měření hladiny kapalin v nádržích, detekci aut na parkovišti nebo venkovní robotiku.
• Logická kompatibilita: Modul je z hlediska řízení zpětně kompatibilní se standardem HC-SR04. Využívá klasické rozhraní Trigger a Echo, takže můžete použít existující softwarové knihovny.
• Široký rozsah napájení: Integrované obvody umožňují napájení v rozsahu 3 V až 5.5 V, modul je tedy přímo slučitelný s 5V logikou (Arduino UNO) i 3.3V logikou (ESP32, Raspberry Pi, STM32).
